2Е450
2Е450
2Е450
Станки могут применяться для обработки отверстий в кондукторах, приспособлениях и деталях, для которых требуется высокая точность взаимного расположения отверстий. Наряду с растачиванием на станках могут выполняться разметка и проверка линейных размеров, в частности межцентровых расстояний. Применяя поставляемые со станком поворотные столы и другие принадлежности, можно, кроме того, обрабатывать отверстия, заданные в полярной системе координат, наклонные и взаимноперпендикулярные отверстия и протачивать торцовые поверхности.
Технические характеристики:
- Наибольший диаметр сверления в стали 45, мм 30
- Наибольший диаметр расточки в стали 45, мм 10..250
- Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм 200..750
- Расстояние от оси шпинделя до стойки (вылет шпинделя), мм 710
- Рабочая поверхность стола, мм 1120 х 630
- Наибольшая масса обрабатываемого изделия, кг 600
- Наибольшее продольное перемещение стола, мм 1000
- Наибольшее поперечное перемещение стола, мм 630
- Число Т- образных пазов на столе 7
- Число скоростей перемещения стола и салазок шпиндельной бабки 14
- Пределы рабочих подач стола при фрезеровании, мм/мин 2,5..1000
- Скорость быстрых перемещений, мм/мин 4, 8
- Наибольшее усилие подачи по осям X, Y, Z, Н 10000
- Частота вращения шпинделя, об/мин 10...2500
- Наибольшее вертикальное (ход) перемещение гильзы шпинделя (ручное, механическое), мм 260
- Наибольшее вертикальное перемещение шпиндельной коробки (установочное), мм 310
- Число рабочих подач шпинделя, мм 30
- Пределы рабочих подач шпинделя, мм/мин 1,2..1000
- Диаметр гильзы шпинделя, мм 140
- Внутренний конус шпинделя Конус 45, 7:24
- Наибольший конус закрепляемого инструмента Морзе 4
- Наибольший крутящий моментна шпинделе, Н*м 200
- Количество управляемых осей координат 3
- Количество одновременно управляемых осей координат 2
- Дискретность отсчета по осям X, Y, Z, мм 0,001
- Электродвигатель привода главного движения, кВт 7,2
- Электродвигатель привода перемещения стола, кВт 1,1
- Габариты станка, включая ход стола и салазок (длина х ширина х высота), мм 2800 х 3000 х 3000
- Масса станка, кг 7900
КОМПЛЕКТАЦИЯ С ПРИВОДОМ BSD
| ФОТО | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
 |
УЧПУ NC-210/64-48/USB/LAN | 1 |
 |
Модуль релейной коммутации выходов (24) | 1 |
 |
Кабель связи с выходами (2 ст) (L = 6 м) | 1 |
 |
Модуль индикации входов (32) | 1 |
 |
Кабель связи с входами (37) (2 ст) (L = 6 м) | 1 |
 |
Оптоэлектронный энкодер с ручным задатчиком положения WSA (NC-110-75) | 1 |
 |
Кабель для связи со штурвалом (1 ст.) (L = 1 м) |
1 |
|
Кабель связи с датчиками (ДОС) (1 ст) (L = 7 м) | 3 |
 |
Датчик линейных перемещений L18B-F10-032-M-05-03/PC10 | 1 |
|
Датчик линейных перемещений L18B-F10-067-M-05-03/PC10 | 1 |
|
Датчик линейных перемещений L18B-F10-114-M-05-03/PC10 | 1 |
 |
Разъём РС10 - вилка | 1 |
 |
Электропривод BSD-16-165NYSL-20 | 2 |
|
Электропривод BSD-16-165NYSL-20-Z | 1 |
|
Кабель привод-двигатель (2) (8х2х0.14) (L = 7 м) | 3 |
 |
Кабель силовой 4G4 1125 504R-T (L = 7 м) | 3 |
 |

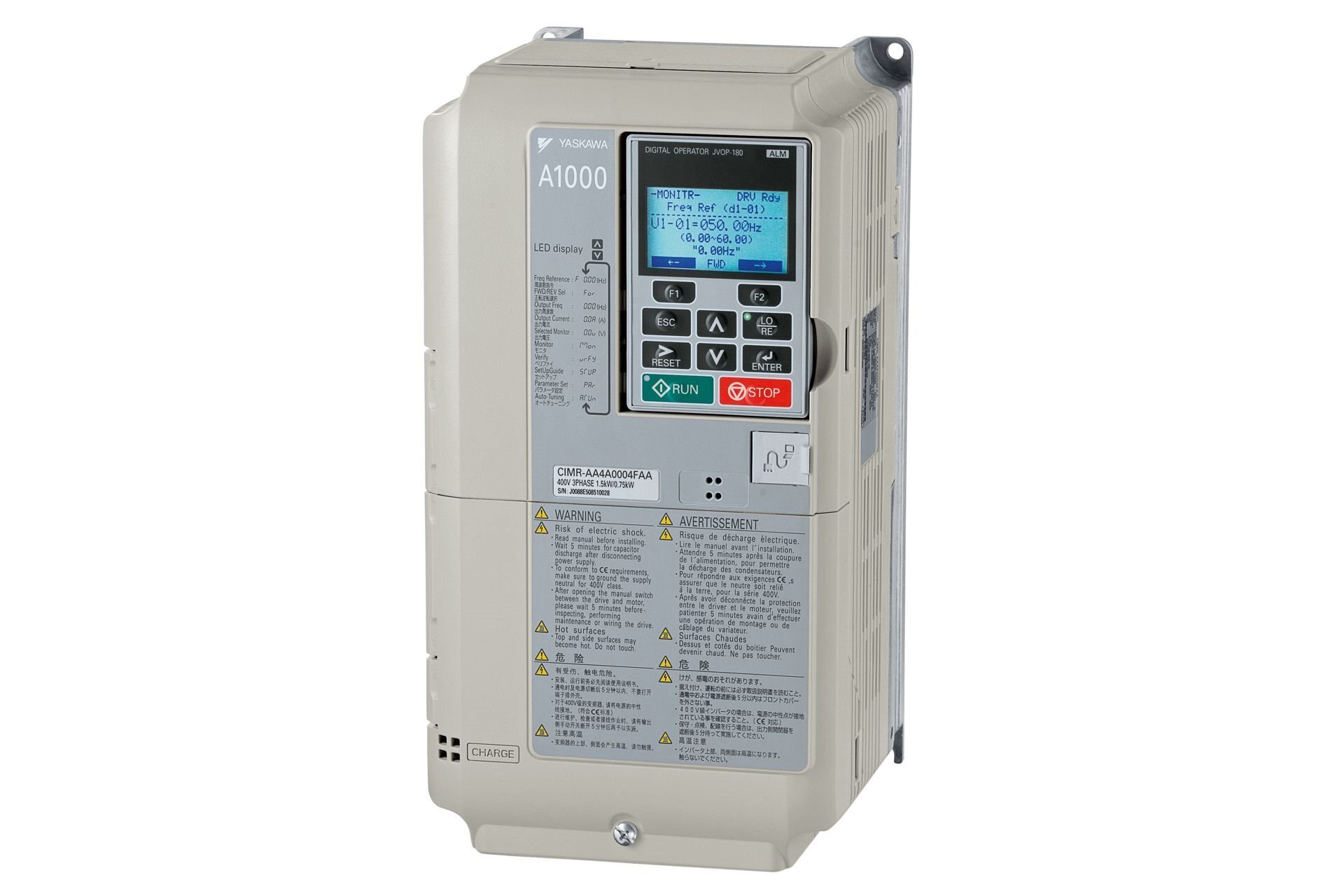

CIMR-AC4A0023FAA-0219, 7.5 кВт | 1 |
 |
PG-X3 Плата энкодера ОС | 1 |
 |
Электродвигатель DH10-3-48-7.5/11-4-1500 | 1 |
